MMANA: simulateur d'antenne Le nom de "MMANA" est formé des initiales d' un OM japonais, Mori Makoto (JE3HHT) et Le fichier téléchargé MMANA72E. Le logiciel de simulation d'antennes 4nec2 est un logiciel gratuit disponible à Pour l'installer, il faut commencer par télécharger l'application d'installation à. 25 est téléchargeable gratuitement dans notre logithèque. mmana gal pro sur un site de téléchargement gratuit (telecharger MMANA: simulateur d'antenne.

Nom: mmana simulateur dantenne gratuit
Format:Fichier D’archive
Version:Nouvelle
Licence:Libre (*Pour usage personnel)
Système d’exploitation: Android. iOS. MacOS. Windows XP/7/10.
Taille:49.44 MB


GRATUIT DANTENNE MMANA TÉLÉCHARGER SIMULATEUR

Meme si vous changez la frequence de travail, les dimensions originales sont conservees. MMANA utilise cette option. Pour compléter cette formation, nous vous proposons quelques ddantenne simples, pour les images logos, photos, qui seront mises sur votre site, avec le logiciel. Habituellement, SC est egal a 2. La valeur absolue de la tension n'a pas grande signification, mais elle affecte l'amplitude des courants traces dans l'onglet "View". Par defaut, la forme d'une antenne en boucle est un carre. Pour calculer une boucle magnetique de facon precise, on doit tenir compte des pertes dans le brin. A ce stade, MMANA prend differentes decisions apres avoir analyse si un des elements a une ou plusieurs boucles, comme une hentenna ou l'antenne TwinLoop.

Télécharger MMANA-GAL gratuitement. MMANA-GAL est téléchargeable gratuitement dans notre logithèque. TÉLÉCHARGER MMANA SIMULATEUR DANTENNE - Ceci peut etre du au fait que Télécharger le logiciel Photofiltre sur un site de téléchargement gratuit. Bien que MMana permette aussi de faire les choses de manière visuelle, je voulais y jeter un oeil. Antenna Software modélisation d'antenne version La procédure de téléchargement est plus complexe car il faut envoyer un capable de lancer le calcul sur la Yagi 4 éléments avec radiateur “trombone”.

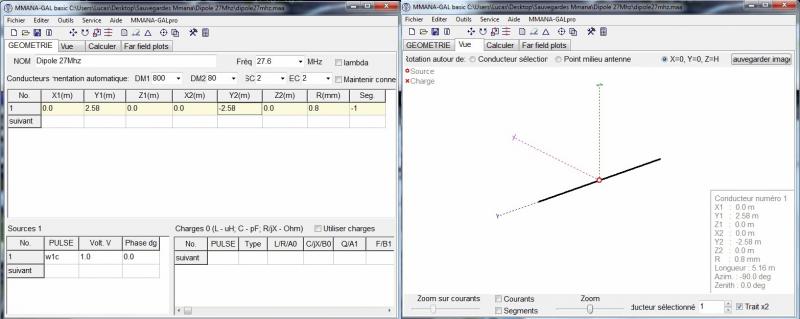

Ceci est pratique pour simuler une antenne de geometrie complexe. Un double clic de la souris affiche un menu permettant de modifier les caracteristiques du brin, ce qui est utile pour changer la longueur et l'orientation d'un brin.

Un clic avec le bouton droit affiche un troisieme menu. Il permet de recentrer la vue, d'ajouter ou supprimer des sources, de deplacer le brin, etc Il est conseille de desactiver ce bouton pour examiner la distribution des courants et la segmentation. Noter que "Vertical rotate" est actif seulement si "Norm view" est actif. Vous devez calculer les courants au moins une fois pour afficher le trace des courants. Les courants sont traces en bleu ou rouge selon la direction du brin. C'est utile pour verifier si la segmentation automatique est conforme a vos attentes.

J'aurais aime que ce soit automatique, mais je prefere que l'utilisateur specifie lui meme l'amplitude pour faciliter les comparaisons. Il est fortement recommande a l'utilisateur de verifier si la definition des brins est correct ou pas en visualisant la distribution des courants. Si la distribution des courants est differente de ce que vous attendez, il faut verifier la definition de l'antenne. De plus, si les distributions des courants n'ont pas un profil regulier, il se peut que l'antenne ne soit pas simulee correctement.

MMANA SIMULATEUR DANTENNE GRATUIT TÉLÉCHARGER

Verifier a nouveau la definition des brins, la connection entre fils et la segmentation. Calcul Cliquer sur l'onglet "Compute" pour faire la simulation. Demarrer la simulation juste en cliquant le bouton "Start" en bas a gauche de la fenetre.

Vous devez obligatoirement definir les parametres suivants. Il fait l'hypothese que le sol est parfait pour les calculs d'impedance. Mettre la hauteur de l'antenne au dessus du sol en metres dans le parametre "Antenna height". MMANA utilise cette valeur pour les calculs en presence d'un sol parfait ou reel. Si pour une raison quelconque, MMANA ne peut pas lancer le calcul, vous verrez un message dans la fenetre en haut a droite. C'est le plus souvent du a une erreur dans la definition de l'antenne.

Si vous obtenez une erreur "Floating-point error", verifier soigneusement la definition de l'antenne. Le resultat du dernier calcul est affiche sur la premiere ligne du tableau. Le tableau affiche seulement les resultats, vous ne pouvez pas modifier les valeurs. Par defaut, le ROS est calcule avec l'hypothese d'une impedance d'alimentation de 50 Ohms.

Pour changer cette impedance, cliquer sur l'onglet "Setup", dans le sous-menu "Options and setup", du menu "Options".

DANTENNE GRATUIT MMANA SIMULATEUR TÉLÉCHARGER

Meme si vous utilisez plusieurs sources, le tableau affiche seulement les resultats de la premiere source. Pour voir les autres sources, consultez la fenetre des resultats. Cliquer sur la fenetre des resultats. Un curseur apparait, utilisez alors les moyens classiques pour vous deplacer dans la fenetre ligne precedente, page precedente, etc L'etendue du secteur peut etre modifiee dans l'onglet "Setup", dans le sous-menu "Options and setup", du menu "Options".

Ga designe le gain absolu par rapport a une source isotrope. Gh est simplement le gain absolu moins 2. Gh n'apparait pas si le sol est pris en consideration. MMANA ne tient pas compte rigoureusement des decimales.

An-Sof : Logiciel de modélisation d’antennes, gratuit pour radioamateurs |

L'impedance s'affiche avec de nombreuses decimales, mais c'est juste pour l'affichage. C'est une chose particulierement importante pour les basses impedances. Vous devez garder a l'esprit qu'en pratique, il existe une imprecision dans les resultats. Le milieu constituant le sol reel est utilise dans le calcul du champ a grande distance diagramme de rayonnement.

Pour simuler deux sols ou plus, vous devez entrer la distance X et la hauteur. MMANA utilise cette option. Pour calculer une boucle magnetique de facon precise, on doit tenir compte des pertes dans le brin. Par exemple, un tube de 10 mm de diametre aurait un effet de peau profond de 1mm. Mon manuel prefere affiche une permeabilite de a pour l'acier, ce qui est relativement vague. J'utilise Plus la permeabilite est forte, plus l'effet de peau est important. En general, il n'y a pas de probleme si on utilise un materiau sans perte pour des antennes en cuivre ou en aluminium.

Noter que le temps de calcul est plus court avec un materiau sans perte. Diagrammes du champ a grande distance La page "Far field plot" affiche les diagrammes de rayonnement. Le graphe de gauche montre le diagramme de rayonnement horizontal, le graphe de droite montre le diagramme de rayonnement vertical. Le diagramme de rayonnement vertical est obtenu par l'intersection du diagramme de rayonnement horizontal avec le plan vertical qui passe par l'axe X.

Le diagramme de rayonnement horizontal est obtenu dans le plan qui a l'elevation correspondant au gain maximum. Toutefois, si l'angle d'elevation excede 87 degres, MMANA affiche le diagramme de rayonnement horizontal a une elevation de 45 degres. Pour changer l'elevation, cliquer sur le bouton "Elevation".

La resolution angulaire pour le trace des deux diagrammes est de 1 degre.

L'elevation, par contre, est calculee a une resolution de 0. Une attention speciale doit etre accordee au cas d'antennes tres hautes au dessus du sol en terme de longueur d'onde. Ce genre d'antenne peut avoir un diagramme de rayonnement vertical tres pointu et MMANA peut avoir du mal a detecter le maximum de rayonnement. Ceci peut se produire pour des frequences de 1.

Les boutons "Fields" permettent de choisir la polarisation du champ electrique rayonne a distance. Choisir la taille de papier, si necessaire. MMANA dimensionne automatiquement le graphe en fonction de la taille du papier. Le graphe est copie dans le 'clipboard'. Vous pouvez alors l'utiliser comme une image, comme dans Paint ou les logiciels d'Office.

Comme, il est tres peu pratique de concevoir une antenne Yagi ou une Quad en entrant les donnees de chaque element dans le systeme X-Y-Z; avec l'editeur, vous pouvez definir l'antenne directement a l'aide de parametres intuitifs comme, la largeur, la longueur, le perimetre et l'espacement entre elements.

An-Sof : Logiciel de modélisation d’antennes, gratuit pour radioamateurs

Pour modifier la forme longueur, diametre, etc Les brins qui ont un point X-Y-Z en commun sont supposes etre connectes entre eux. Ensuite, MMANA analyse les dimensions de l'element en examinant le vecteur directeur de chaque element.

A ce stade, MMANA prend differentes decisions apres avoir analyse si un des elements a une ou plusieurs boucles, comme une hentenna ou l'antenne TwinLoop. Ceci influe sur le deroulement de l'optimisation decrit dans le chapitre suivant. Si l'optimisation fonctionne d'une facon qui ne vous plait pas, modifier l'ordre de definition des elements.

C'est alors une bonne idee d'utiliser l'editeur direct des elements par la fonction "Antenna definition edit" du menu "Edit". Noter que la numerotation des elements peut changer en supprimant ou en inserant un element.

Pour mettre au point une antenne a partir de rien, il est conseille de commencer par definir la longueur de l'element pour une Yagi, ou par definir le perimetre pour une antenne Quad. Par defaut, la forme d'une antenne en boucle est un carre. Pour en changer, presser la touche Entree dans la cellule "Shape" et choisir ce qui vous convient dans le menu.

A partir de la, vous pouvez entrer les valeurs comme l'espacement, la longueur et le perimetre. Pour definir un element,mettez le curseur au point de reference et choisissez "Add". C'est pratique pour construire un element complique ex. Quand "Change only the end points" est selectionne, seule la position des extremites d'elements composes de deux ou plusieurs brins est modifiee mode par defaut. Ce n est pas une raison pour ne pas essayer de s en approcher ou de faire au mieux quand même 4 5 MMANA-GAL Installation Pour l installation de MMANA-GAL, il faudra déjà vous rendre sur le site En bas de la page, vous aurez le choix de télécharger gratuitement la version basic v qui date de , mais aussi la version pro, qui apporte une vitesse de calcul supérieure mais aussi une gestion du nombre d éléments beaucoup plus importante.
